Techniek theaterzaal

Theatertechniek I Mischa Seijkens
techniek@deruchte.nl – 06 23 00 87 95

Afmetingen en diverse:
> Zaalbreedte: 14,8meter breed
> Zaal lengte: 18,5 meter
> Zaalhoogte: 9,4 meter

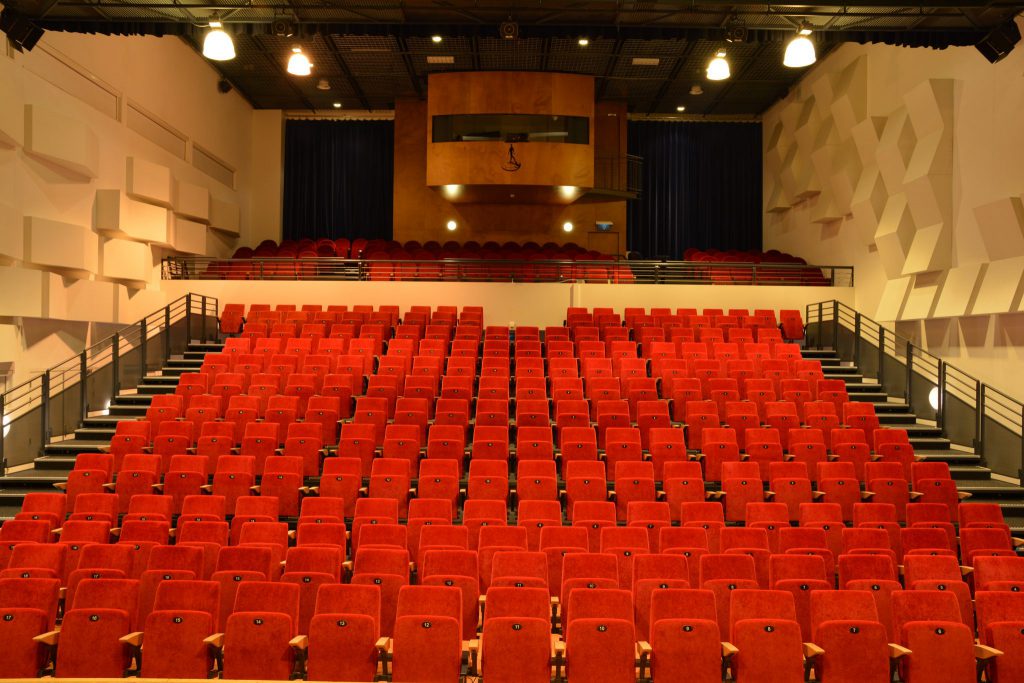

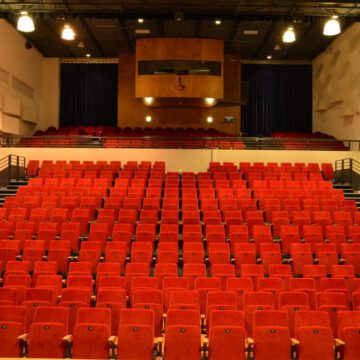

> Zitplaatsen tribune: 174
> Zitplaatsen vlakke vloer: 66
> Zitplaatsen balkon: 100

> Podiumdiepte: 7 meter
> Podiumbreedte zonder zijpoten: 11 meter
> Podiumbreedte met zijpoten: 8 meter
> Podiumhoogte: 1,05 meter
> Hoogte rideaudoek-podiumvloer: 5,5 meter
> Hoogte friezen-podiumvloer: 5,8 meter
> Hoogte friezen: 2,5 meter
> Hoogte gridplafond-podiumvloer: 8,3 meter

> Zijpodium links: 5,5 meter breed, 6,3 meter diep en 4 meter hoog
> Zijpodium rechts: 1 meter breed, 6 meter diep en 6 meter hoog
> Laad-losdeur zijpodium: 3,05 meter hoog en 1,95 meter breed

Regieplaats op zijpodium, in de zaal of op de tribune voor het balkon.

> 1 stuks horizondoek ecru
> 1 stuks fond nachtblauw handbediend
> 4 stuks zijpoten nachtblauw met zijzwart
> 1 stuks voordoek nachtblauw handbediend op stage left

> 3 stuks elektrische treks op podium:
-1e: 147,4 cm van voorrand
-2e: 235,2 cm van voorrand
-3e: 363,1 cm van voorrand

-4e: 410,6 cm van voorrand
-5e: 545,5 cm van voorrand
-6e: 651,1 cm van voorrand

Trek 1 ,4 en 6 zijn oude trekken met motor kettingtakels deze hangen gefixeerd

Trek 2 ,3 en 5 zijn nieuwe trommel treks

De trekken zijn niet te verplaatsen

Zie tekening: Trekken overzicht indeling

Licht:

> 4 stuks 1200W strand profielspot iris / messen / gobohouder

> 2 stuks 1000W profielspot selecon pacific iris / messen / gobohouder

> 4 stuks 650W strand profielspot iris / messen

> 3 stuks 650W ETC profielspot iris / messen 2 stuks 36Gr. En 1 stuks 19Gr.

> 4 stuks semiprofiel spot 1000W met messen

> 8 stuks 1200W fresnel spot met barndoor

> 20 stuks 1200W PC spot met barndoor

> 16 stuks Prolights Versapar 7 channels (Led Par met Zoom)

> 4 stuks Led horizonarmatuur CLF Led wash RGBW XL

> 8 stuks Led  CLF Yara verdeel per 4 in de zij brug in de zaal

>8 stuks Led  CLF Yara los in te zetten

> Zaal Licht verdeeld in7 channels Led (Dali)

> 6 stuks Strand 54*2,5 Kw dimmerpack DMX

> 1 stuks Ma OnPc Comand wing en Fader Wing

> 2 stuks statief 3,5 mtr.

> 2 stuks statief 1,5 mtr.

> 6 stuks vloerstatief

> 1 stuks Hazer Antari 400

Zie licht patchlijst Theaterzaal

Audio

> 1 Stuks Midas M32r inclusief Midas DL32 digitale stage box

> 1 stuks Soundcraft Expression 2 24 CH

> 2 Stuks Neumann km184

> 2 stuks Sennheiser BlackFire 541

> 4 stuks Rode NT5

> 4 stuks Shure sm 58

> 2 stuks Shure beta 58a

> 2 stuks Shure beta 52a

> 3 stuks Shure sm 57

> 2 stuks Sennheiser MD 441-4 microfoon

> 2 stuks Sennheiser E845S microfoon

> 3 stuks Sennheiser E845 microfoon

> 2 stuks Akg Se300B condensator microfoon

> 2 stuks Crown grensvlakmicrofoon

> Drumset Akg Session 1

1 stuks Akg P2

2 stuks Akg P17

4 stuks Akg P4

> 2 Stuks JTS Beltpack + JTS ontvanger + DPA D-fine single ear. Niet inbegrepen in huur geluid.

> 2 stuks handheld microfoon draadloos Sennheiser Ew100 / E945. Niet inbegrepen in huur geluid.

> 2 stuks Radial J48 Di

> 6 stuks Di Behringer ultra Di

> 3 stuks ASL headsets

> 1 stuks ASL telefoonhoorn

> 9 stuks microfoon statief groot met hengel

> 2 stuks K&M microfoon statief base drum klein

> 3 stuks K&M microfoon statief Base Drum middel

> 2 stuks microfoon statief groot recht ronde voet

> 4 stuks speaker statief

> 20 stuks XLR 1,5m’

> 20 stuks XLR 3m

> 20 stuks XLR 5m

> 20 stuks XLR 10m

Monitors

> 6 stuks Nexo Ps 10 speaker monitor

> 1 stuks Dynacord XM12 speaker

> 1 stuks Dynacord Am 12 speaker

> 3 stuks Crown eindversterker K1/K2

> 2 stuks nexo processor Ps 10

PA

> 12 stuks D&B 10AL 6 link en 6 Recht’s Line aray

> 3 stuks D&B 10AL cluster

> 4 stuks D&B Ci7 Sub onder het podium verdeeld

> 1 stuks D&B D6 versterker (cluster)

> 2 stuks D&B D12 versterker ( Line Aray )

> 1 stuks D&B D12 versterker ( Subs )

> Dit alles aangestuurd met Bss minidrive 336

> ook is dit aan te sturen als L ,R , Center en Sub

Links en rechts signaal word door gestuurd met een delay naar de Foyer en Vip ruimte

Video

> Beamer Epson Eb PU 1008B 8500 Lumen Laser projector

> Beamerlens Epson ELPLM08

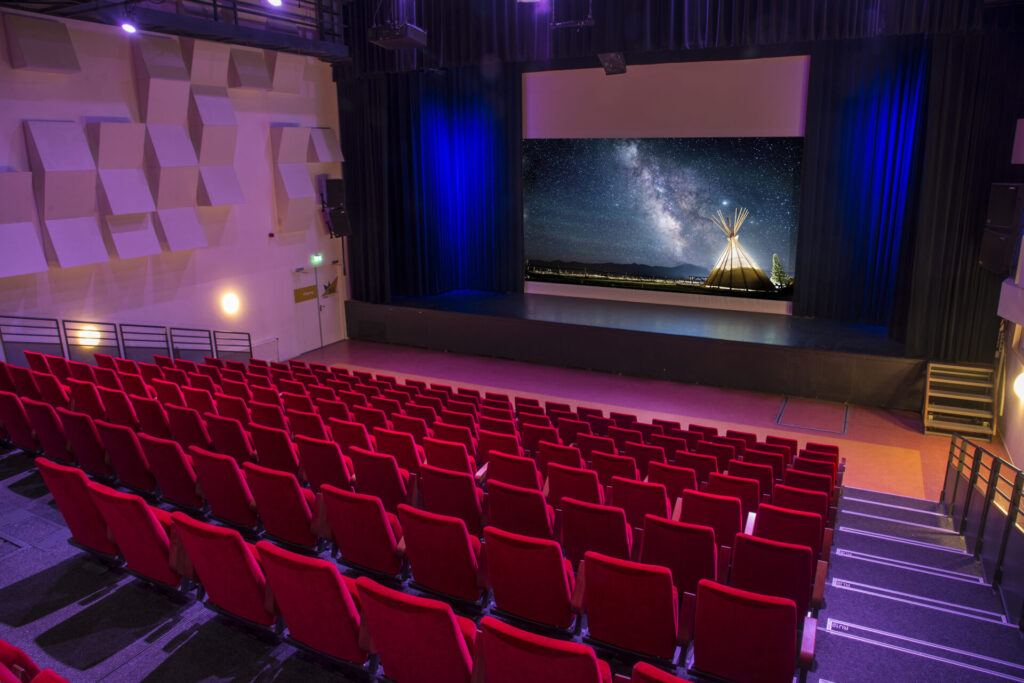

> Film doek elektrisch Da-lite Studio Electrol 600x800cm video

Overige

> Vleugel: Kawai 1.97

> 1 stuks Genie max. vloerhoogte 7,2 mtr.

> 1 stuks spreeklessenaar

> 19 stuks mobiel podium 2*1 mtr. hoogte 0,2 – 0,6 mtr.

> 1 stuks mobiel podium 1*1 mtr. hoogte 0,2 – 0,6 mtr

> 1 stuks invalidelift links voor podium

> 5 stuks zwarte balletvloer 14,40 mtr. lang en 1,5 mtr. breed

Aansluitingen:

> 2 maal cat 6 vanuit stage left naar regie (op tribune)

> Aansluiting audio op zijtoneel links

> Audio snake 8 Ch.vanuit toneel rechts naar zijtoneel Stage Left

> Audio snake vanuit stage left naar regie 24 Ch

> Dmx aansluiting vanuit stage right naar zijtoneel

> 2 maal Dmx vanuit stage left naar regie ( op vlakke vloer en tribune)

> Ceeform 3 * 32A aansluiting audio op stage left

> Ceeform 3* 32A aansluiting licht op stage left

> ASL aansluitingen op stage right, stage left en bij de regie

Routebechrijving naar ons loadingdock: route loadingdock
